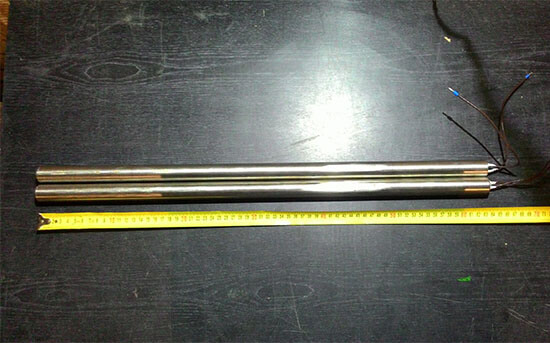

Патронный ТЭН (ТЭНП)

Патронный тепловой электронагреватель (ТЭНП), также известный как одноконцевой ТЭН, представляет собой устройство для нагрева, которое широко применяется в различных отраслях промышленности. Он состоит из металлической оболочки, внутри которой расположен нагревательный элемент из нихромовой проволоки, изолированный от оболочки высокотемпературным электроизоляционным материалом, чаще всего магнезитом или оксидом алюминия. Принцип работы ТЭНП заключается в преобразовании электрической энергии в тепловую, которая затем передается нагреваемому объекту.

Формы и виды ТЭНП

Патронные ТЭНы бывают различных форм и размеров, что позволяет их использовать в широком спектре приложений. Существуют цилиндрические, плоские, квадратные и другие формы ТЭНП, каждая из которых имеет свои особенности и предназначена для конкретных условий эксплуатации. Основное их преимущество — возможность создания высокой плотности мощности на единицу площади поверхности нагревателя.

Напряжение и выводы подключения

Патронные ТЭНы производятся для работы в диапазоне напряжений от 12 до 600 вольт, с наиболее распространенными значениями 220в, 230в, 380в. Для подключения ТЭНП используются различные типы выводов, включая:

• Провода с металлическим шлангом
• Металлическая оплетка
• Силиконовая заделка
• Кабель в силиконовой оболочке
• Штуцер с резьбой
• Керамическая заделка и кабель в силиконовой оболочке
• Угловой блок с металлическим шлангом
• Фланец с отверстием крепления

Применение ТЭНП

Патронные тэны используются на множестве предприятий и в разнообразном оборудовании, включая пластиковую и резиновую промышленность, машиностроение, пищевую промышленность и другие сферы, где требуется точный и эффективный нагрев. Примеры включают нагрев форм для литья под давлением, экструзионных машин, пакетировочного оборудования и многое другое.

Дополнительные характеристики

Существует возможность интеграции в патронные ТЭНы термопар для контроля температуры, что значительно увеличивает их функциональность и безопасность использования. Термопары бывают врезными, вкручиваемыми, игольчатыми и других типов, с техническими обозначениями ТЖК (J), ТХА (К), ТХК (L), что позволяет выбрать оптимальный вариант для конкретного применения.

Так как пальчиковый электрический нагреватель может применятся для нагрева любой среды, он является герметичной конструкцией. Кроме жидкостей и газов, устройства этого принципа используются и для нагрева твердых объектов. Предварительно в детали выполняется монтажное отверстие нужных параметров.

В зависимости от места установки и назначения прибора, патронный ТЭН бывает:

• одноконцевой (выводы с одной стороны);
• двуконцевой;
• угловой.

По требованию заказчика выводы проводов могут иметь дополнительную защиту – металлическую оплетку, пружину, иметь изгиб.

Патронный ТЭН, в независимости от того имеет он выводы с одной стороны или является двуконцевым, обладает высокой удельной мощностью. Нагрев оболочки – до 500 градусов.

Компания ТЭН-МИАСС изготавливает патронные нагреватели в Нижнем Новгороде от 1 экземпляра. На оптовые партии мы предоставляет скидки. На все изделия предоставляется гарантия сроком на 1 год. Доставка по территории России – бесплатно. Для зарубежных заказчиков мы подберем приемлемые варианты доставки.

Патронный ТЭН (ТЭНП) — трубчатый нагреватель с одним открытым торцом, из которого выходят токовыводы. Второй торец глухой. Нагреватель вставляется в цилиндрическое глухое отверстие в металлическом изделии, обеспечивая нагрев через кондукцию (контактный теплообмен).

Ключевое требование — плотный тепловой контакт оболочки со стенкой отверстия. Поэтому посадочное отверстие выполняется с допуском H7 по ISO 286, а сам ТЭНП имеет наружный диаметр по h6. Зазор между ТЭНП и отверстием не должен превышать 0,01–0,03 мм, иначе теплопередача резко падает и нагреватель перегревается.

Удельная мощность патронного ТЭН существенно выше, чем у воздушного: 10–20 Вт/см², поскольку тепло отводится кондукцией в металл, а не конвекцией в воздух. Это позволяет получать компактные высокомощные нагреватели для прессформ, горячих каналов, экструдеров.

Заказ в Нижний Новгород

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Нижний Новгород — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
