Хомутовый нагреватель (ХН)

Name: Хомутовый нагреватель (ХН)
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Заказать хомутовый нагреватель→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Нижний Новгороддоставка

Хомутовый нагреватель — это устройство, предназначенное для обогрева различных поверхностей, особенно труб и цилиндрических деталей. Основные компоненты конструкции — это тепловой элемент, который помещается в оболочку из металла или керамики, обеспечивающую равномерный нагрев и защиту от внешних воздействий.

Керамический хомутовый нагреватель

Керамический хомутовый нагреватель выделяется своей высокой эффективностью и долговечностью. Благодаря керамическому корпусу, такие нагреватели обеспечивают отличную теплопроводность и равномерный нагрев, минимизируя тепловые потери.

Миканитовый хомутовый нагреватель

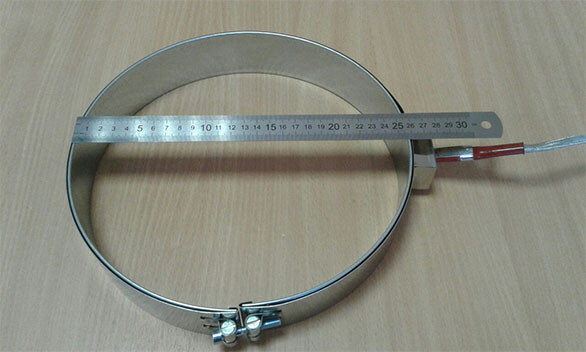

Миканитовые хомутовые нагреватели характеризуются своей способностью к выдерживанию высоких температур и агрессивных сред. Миканит — материал, обладающий высокой электроизоляцией, что делает эти нагреватели идеальными для применений с высокими требованиями к безопасности.

Применение хомутовых нагревателей

Хомутовые нагреватели находят широкое применение в различных отраслях промышленности, включая пластмассовую, химическую и пищевую. Они используются для нагрева труб, баков, котлов и многих других поверхностей, требующих равномерного и эффективного обогрева.

Сферы производства, где используются хомутовые нагреватели

Хомутовые нагреватели нашли свое применение в разнообразных сферах производства, от пищевой промышленности до производства пластмасс. Они незаменимы везде, где требуется надежное и контролируемое теплоснабжение.

Разъемы и выводы

Для подключения хомутовых нагревателей используются различные типы разъемов и выводов, включая евро 3-х контактные, чайник, кл. колодка 2-х конт. (10А, 20А, 30А), зажим металлический, буса керамическая 21шт/10см, металлорукав D4/6.

Напряжение и формы хомутовых нагревателей

Хомутовые нагреватели производятся для работы в диапазоне напряжений от 12 до 600 вольт, с особым вниманием к популярным значениям 220в, 230в, 380в. Благодаря разнообразию форм, они могут быть адаптированы под любые требования к нагреву.

Примеры использования на предприятиях

В промышленности хомутовые нагреватели применяются для нагрева трубопроводов, резервуаров, бочек и другого оборудования. Они обеспечивают эффективный и равномерный нагрев, что критически важно для многих производственных процессов.

Оборудование, на котором применяют хомутовые нагреватели

Хомутовые нагреватели используются на разнообразном оборудовании, включая экструзионные и литьевые машины, теплообменники, а также в системах вентиляции и кондиционирования воздуха, где требуется надежный источник тепла.

ТЭН хомутовый – незаменимый электронагреватель для объектов цилиндрической формы, в том числе трубопроводов, транспортирующих различные среды. Его рабочие параметры, как раз и подбираются с учетом характеристик среды, что позволяет использовать нагреватели для поддержания нужной температуры в трубопроводах с агрессивными/взрывоопасными составами.

По конструкции ТЭН кольцевой состоит из нескольких частей:

защитная нержавеющая пластина;
нагревательный элемент – проволочная спираль;
диэлектрик.

По форме нагреватели имеет вид хомута, а конструктивно могут состоять из цельной пластины или из двух полухомутов.

Чтобы купить ТЭН электрический оптимальной инженерной конфигурации, клиенту необходимо максимально точно указать ключевые параметры:

температура на поверхности оболочки – 350-600 С;
диаметр хомута– 25-100 мм;
удельная мощность с миканитом – 4,5 Вт/см.кв.;
ширина защитной пластины– 15-300 мм;
напряжение электропитания – 12-400 В.

Производство ТЭНов всегда завершается нанесением соответствующей рабочим характеристикам маркировки, например:

НХК 50.70.750.380

Информационная нагрузка этого кода следующая:

нагреватель кольцевой;
длина 50 см;
ширина 70 см;
мощность 7,5 кВт;
напряжение – 380 В.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Четыре исполнения хомутового нагревателя

ХНм — слюдяной хомутовый

Нихромовая лента в слюдяной изоляции. Рабочая температура до 400 °C. Хорошая теплопроводность, доступная цена. Стандарт для большинства экструдеров и ТПА.

ХНк — керамический хомутовый

Нагревательный провод в канавках керамических пластин. Рабочая температура до 700 °C. Применяется на высокотемпературных участках: сопло, горячий канал, нагрев вязких высокотемпературных полимеров (PEEK, PPS, PI).

ПХН — полухомут (полукольцо)

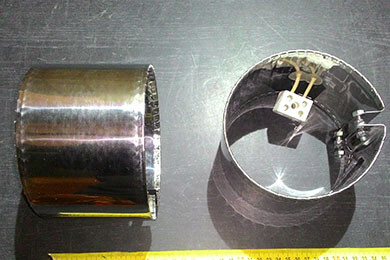

Два полукольца, образующих полный хомут. Удобен при ограниченном радиальном доступе или когда оба полухомута питаются независимо (раздельная регулировка). Каждая половина крепится независимо.

ХН с канавкой под термопару

В металлической обойме предусмотрен паз под термопару типа K или J. Термопара прижимается к поверхности цилиндра изнутри хомута — минимальная задержка измерения температуры.

Технические параметры хомутовых нагревателей

Типы исполненияСлюдяной (ХНм), керамический (ХНк), полухомут (ПХН)

Внутренний диаметр20 — 500 мм (стандарт), больше — под заказ

Ширина (высота)20 — 150 мм

Мощность100 Вт — 8 кВт

Напряжение110, 220, 380 В

Рабочая температурадо 400 °C (слюда), до 700 °C (керамика)

Удельная мощность2 — 5 Вт/см²

ПрисоединениеРадиальные/тангенциальные шпильки, провод, разъём

ФиксацияСтяжные болты M6–M10, хомут-пряжка, V-образные скобы

Маркировка хомутовых нагревателей

ХНм 180*60;1,5*220 Хомутовый миканитовый · внутр. Ø 180 мм · ширина 60 мм · 1,5 кВт · 220 В

ХНк 100*80;2,0*380 Хомутовый керамический · внутр. Ø 100 мм · ширина 80 мм · 2 кВт · 380 В

ПХНм 250*100;3,0*380 Полухомутовый миканитовый · внутр. Ø 250 мм · ширина 100 мм · 3 кВт · 380 В · два полукольца

ХНм — миканитовый (до 400 °C), ХНк — керамический (до 700 °C), ПХН — полухомутовый (разъёмный, два полукольца). Для заказа замены: измерьте внутренний диаметр по цилиндру, ширину хомута, мощность и напряжение.

Вопросы и ответы

Чем отличается слюдяной хомут от керамического?

Слюдяной ХНм: теплопроводность слюды ~0,5 Вт/м·K, максимальная температура 400 °C, стоимость ниже. Керамический ХНк: более жёсткая конструкция, рабочая температура до 700 °C, хуже переносит вибрацию при ударных нагрузках, но незаменим при нагреве высокотемпературных полимеров (PEEK — 380 °C, PSU — 380 °C, PI — выше 400 °C).

Как правильно измерить диаметр для заказа хомута?

Нужен внутренний диаметр хомута = наружный диаметр трубы/цилиндра. Измерьте штангенциркулем наружный диаметр обогреваемого изделия в нескольких точках — у изношенных цилиндров он может быть неравномерным. Также измерьте ширину (высоту по оси) и мощность, если есть маркировка на старом нагревателе.

Почему хомутовый нагреватель перегорает у экструдера?

Основные причины: 1) ослабленный болт — хомут не прижат, между ним и цилиндром воздушный зазор, ТЭН перегревается; 2) перегорание нихрома из-за «сухих» пусков (цилиндр холодный, а регулятор даёт 100% мощности — используйте ступенчатый разогрев); 3) вибрация — разрушение ламелей слюды и замыкание на корпус.

Как затягивать крепёжный болт хомута?

Болт затягивается до появления лёгкого натяга — хомут должен сидеть без люфта, но без деформации металлической обоймы. Рекомендуемый момент затяжки: для ХН до Ø100 мм — 8–12 Н·м, для Ø100–300 мм — 12–20 Н·м. После первого нагрева до рабочей температуры подтяните болт повторно: тепловое расширение меняет усилие прижима.

Можно ли нагревателем покрыть только часть длины цилиндра экструдера?

Да. Цилиндр экструдера разбивается на зоны — каждая зона имеет свой хомутовый нагреватель и свой термодатчик с независимым регулятором. Типичное число зон: 3–6 для одношнекового экструдера. Каждая зона — один или два хомута рядом по оси.

Сколько служат хомутовые нагреватели?

При правильной установке и ступенчатом разогреве — 3–7 лет непрерывной работы. Слюдяные нагреватели чувствительны к вибрации: при частых циклах пуска/останова ламели слюды крошатся. В условиях высокой вибрации предпочтительны керамические хомуты или хомуты с упрочнённым корпусом.

Заказ в Нижний Новгород

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Нижний Новгород — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
